Обустройство короба вентиляционной шахты

В этом посте я расскажу про организацию узлов соединения с вентиляционной шахтой. Впервые я увидел состояние вентиляционных отверстий при разборке вентиляционного короба санузла (см. один из предыдущих постов).

Исходное состояние вентиляционных отверстий

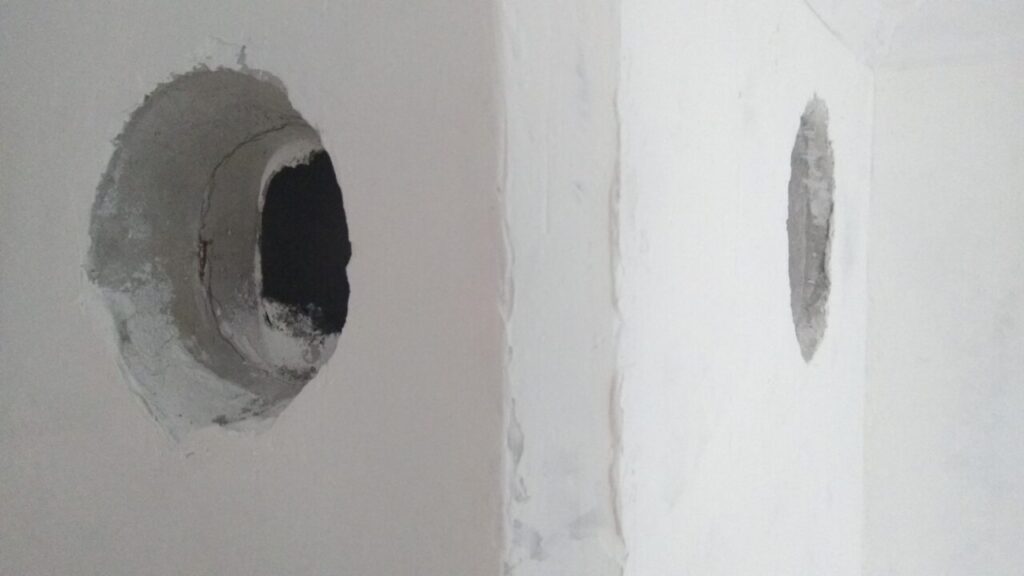

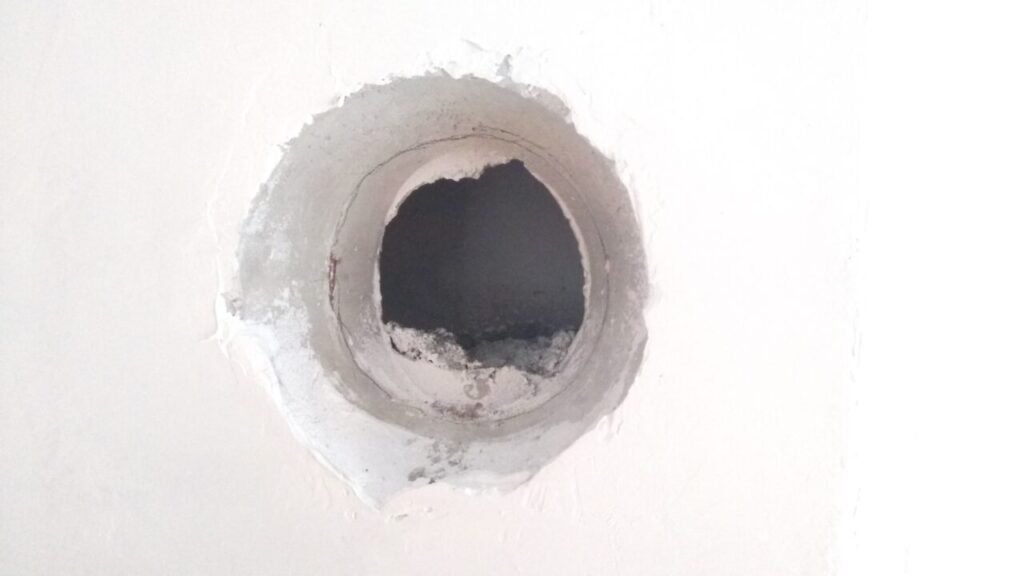

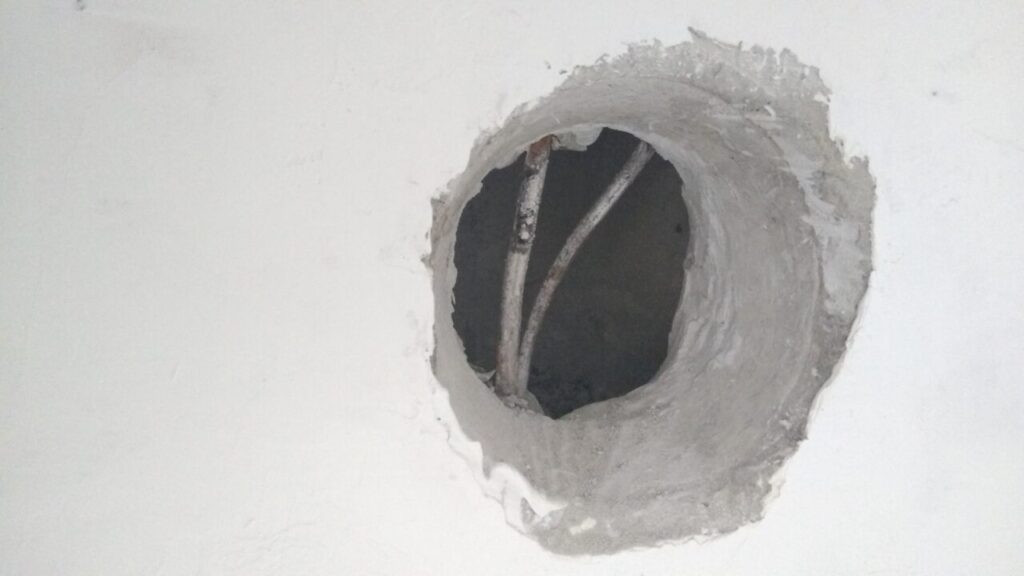

То, что изначально осталось от застройщика, сложно было назвать отверстиями. Они, скорее, напоминали дыры в стенке шахты.

Обработка вентиляционных отверстий

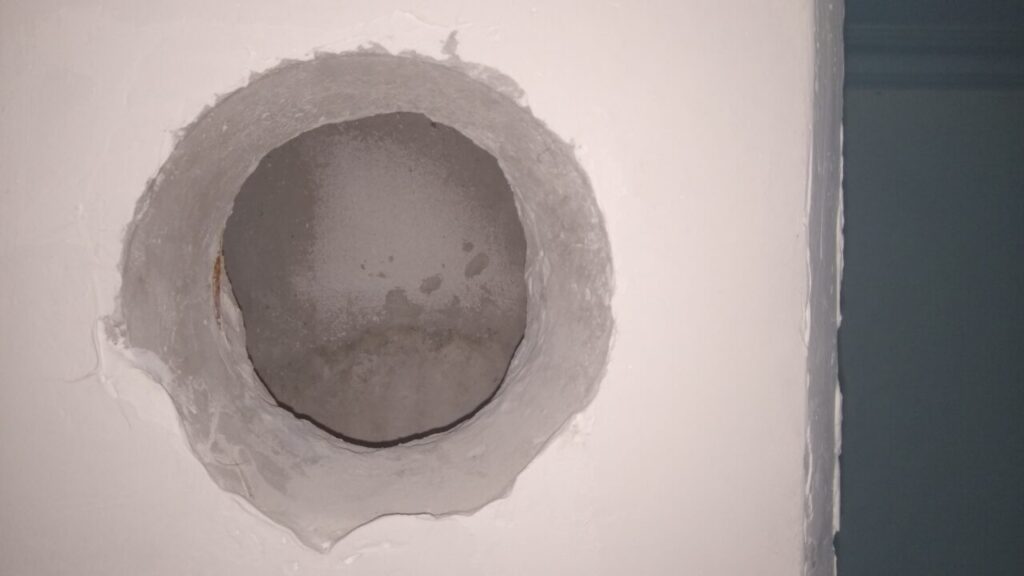

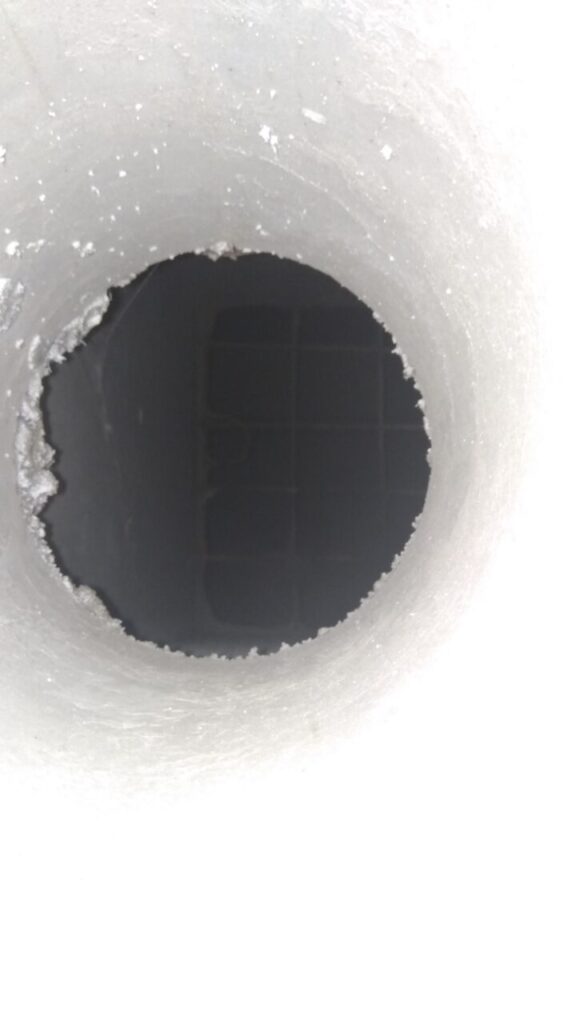

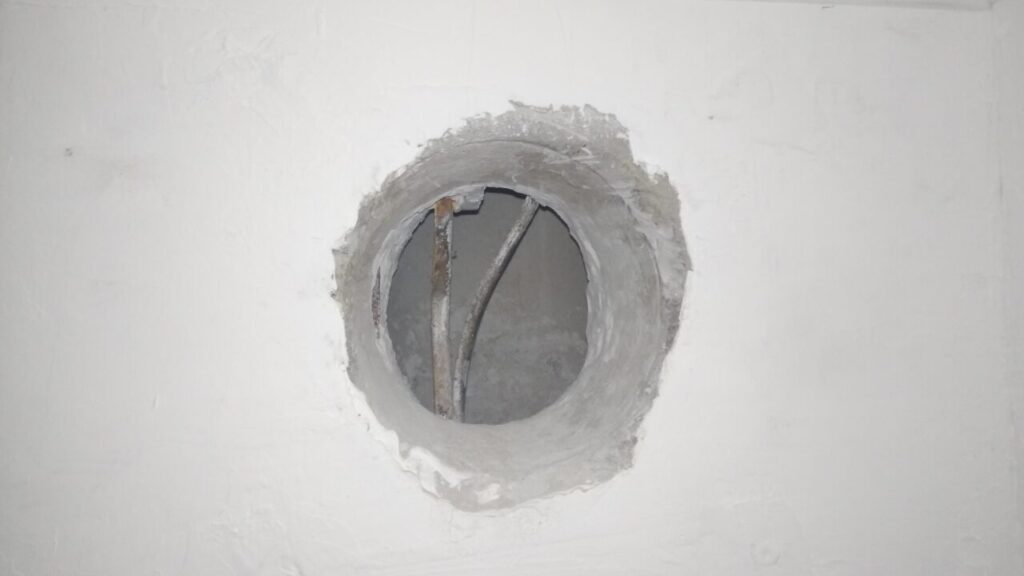

Я начал растачивать отверстия в пределах внутреннего диаметра вентиляционного стакана. Благо, материал, из которого изготовлен короб, достаточно мягкий, срезается обычным ножом.

Формирование узлов соединения

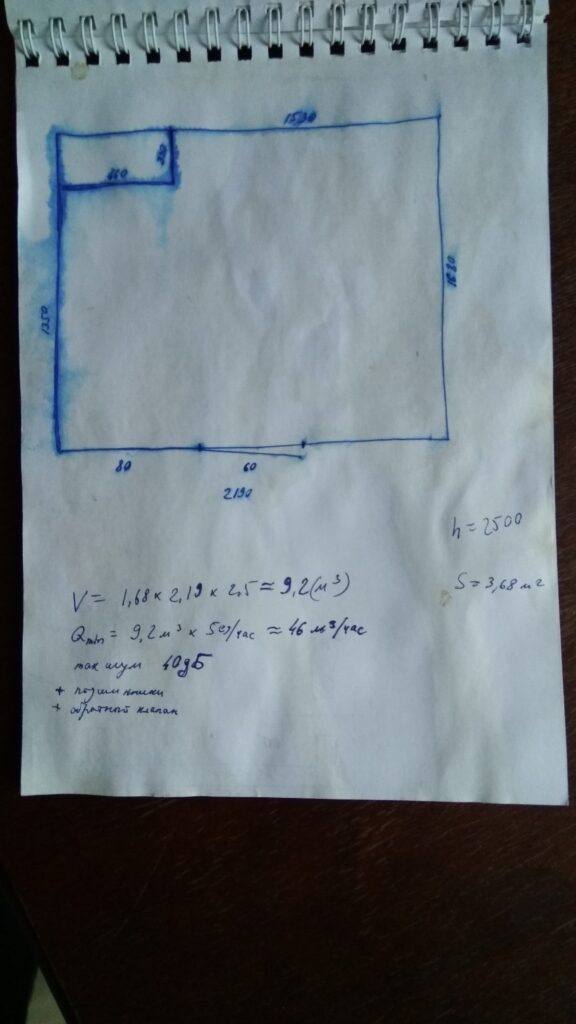

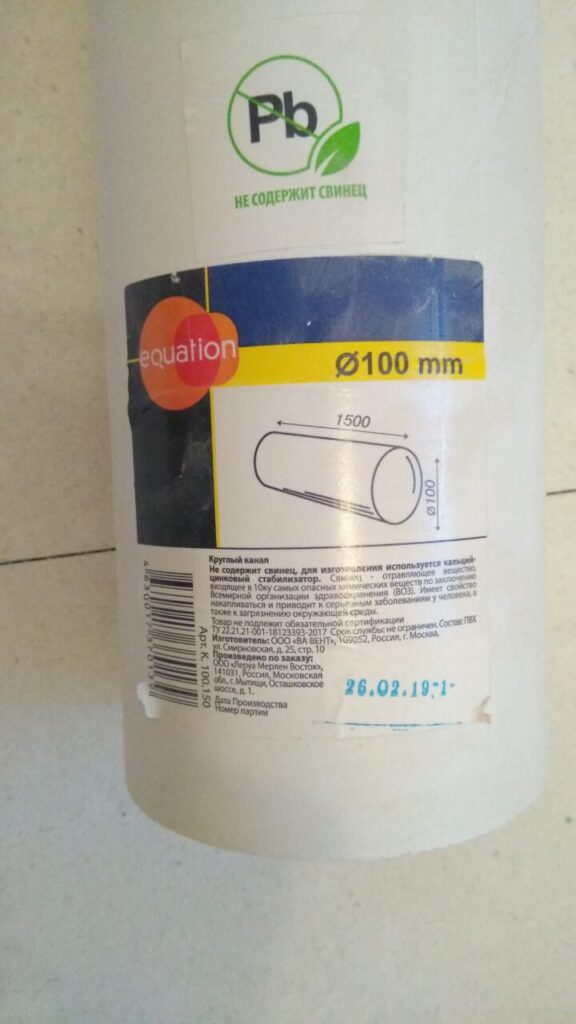

Я уже успел сделать предварительные расчёты объёма санузла. На основе расчётов, исходя из производительностей вентиляторов, я планировал использовать вентиляционные трубы диаметром 100 мм.

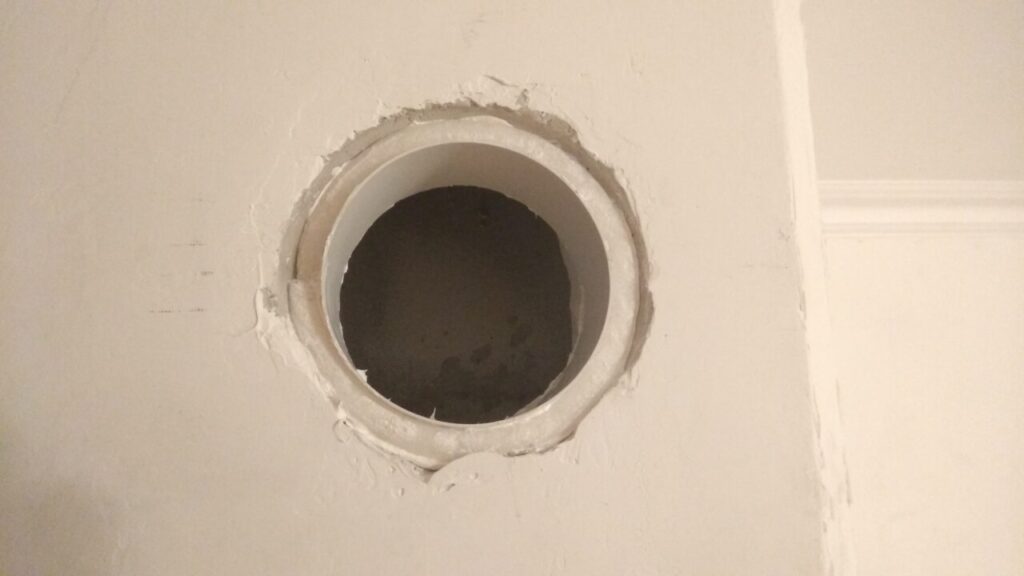

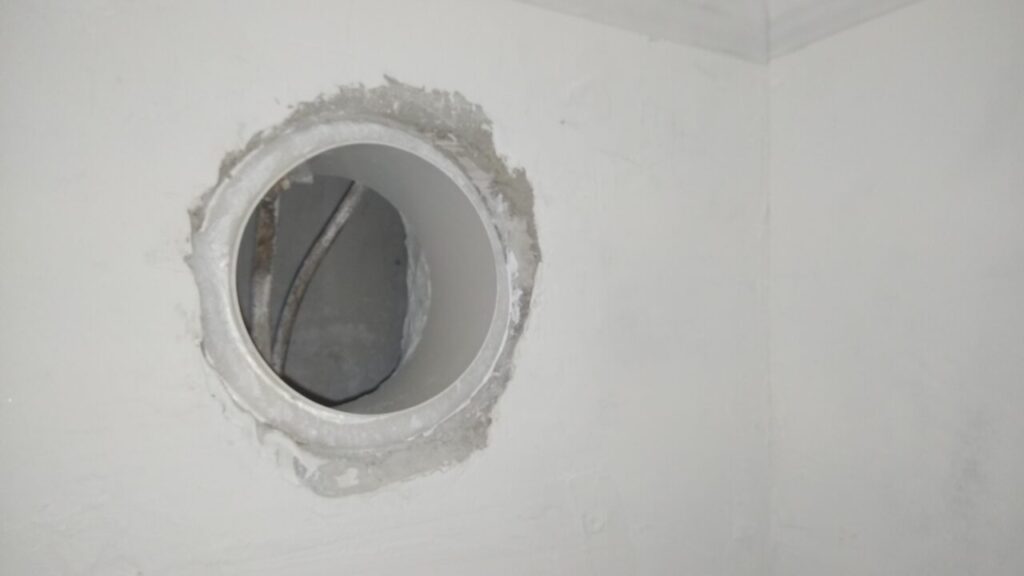

Из трубы я изготовил втулки, которые установил в вентиляционные отверстия на строительный герметик, уплотнив уплотнительным жгутом из полиэтилена. К этим втулкам теперь будет возможность подсоединить фитинги для вентиляционных труб.

По кухне я расчётов тогда не производил, решил унифицировать применяемые трубы. По этой причине я применил и здесь трубу диаметром 100 мм, с чем сильно ошибся. Для кухонной вытяжки проходное сечение трубы окажется маловатым, из-за чего при работе вентилятора будут шумы. Об этом я ещё расскажу в будущих постах.

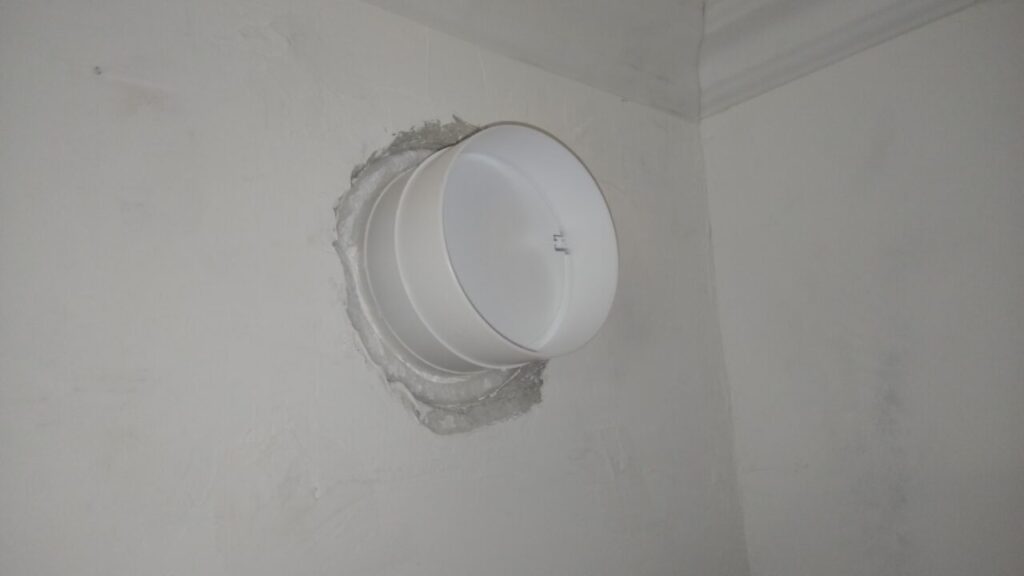

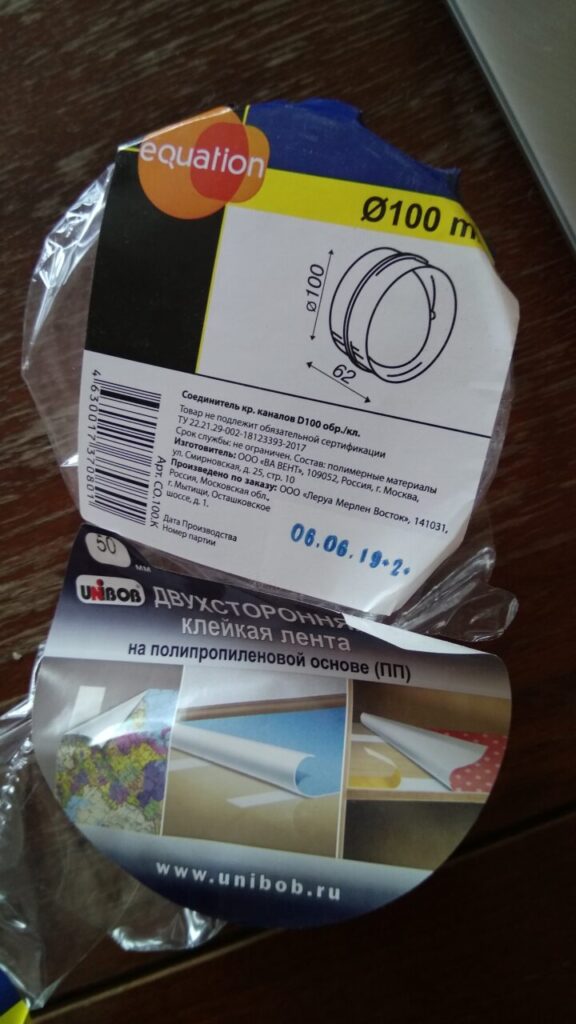

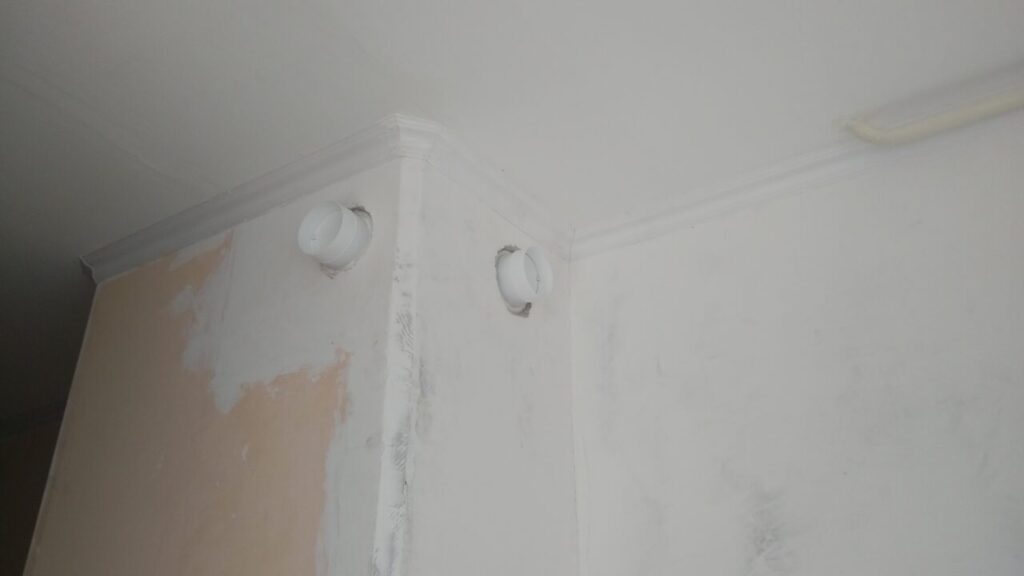

Пока герметик не успел застыть, в гильзы я частично установил обратные клапаны. Назначение обратных клапанов было двойное: они, с одной стороны, служат для защиты от обратного потока воздуха из вентиляционной шахты, а с другой стороны, они позволяют сохранить круглую форму втулок, пока герметик не застыл. Иначе жгут может их сдавить, и форма втулки станет овальной.

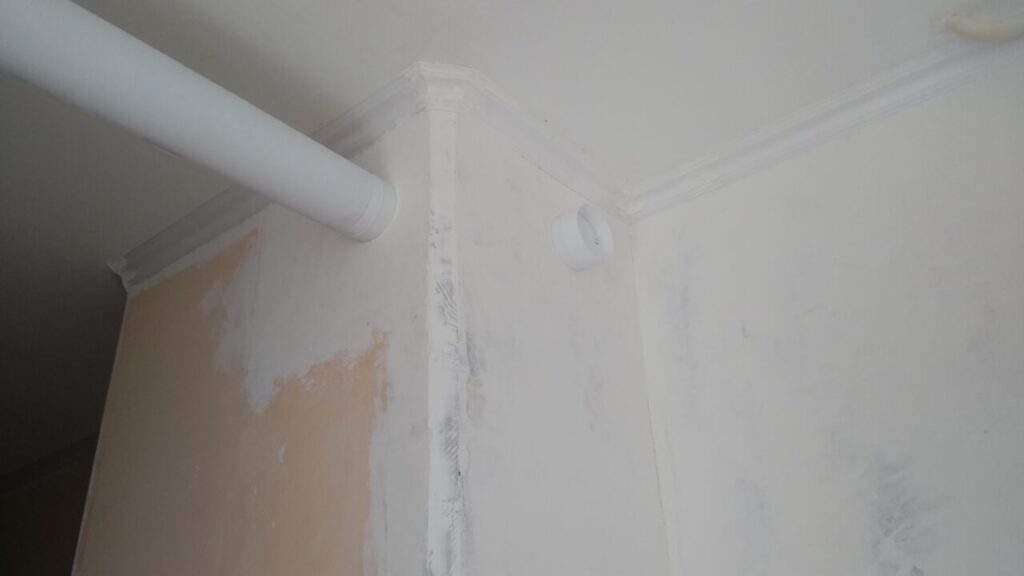

Оставшуюся часть трубы я временно установил для вентиляции санузла.

Дальнейший план

После того, как герметик высох, я смог зашпатлевать вентиляционный короб в районе установленных втулок. О дальнейших отделочных работах и о том, как обустраивал вентиляционные каналы, я расскажу в следующих постах. Не пропустите!

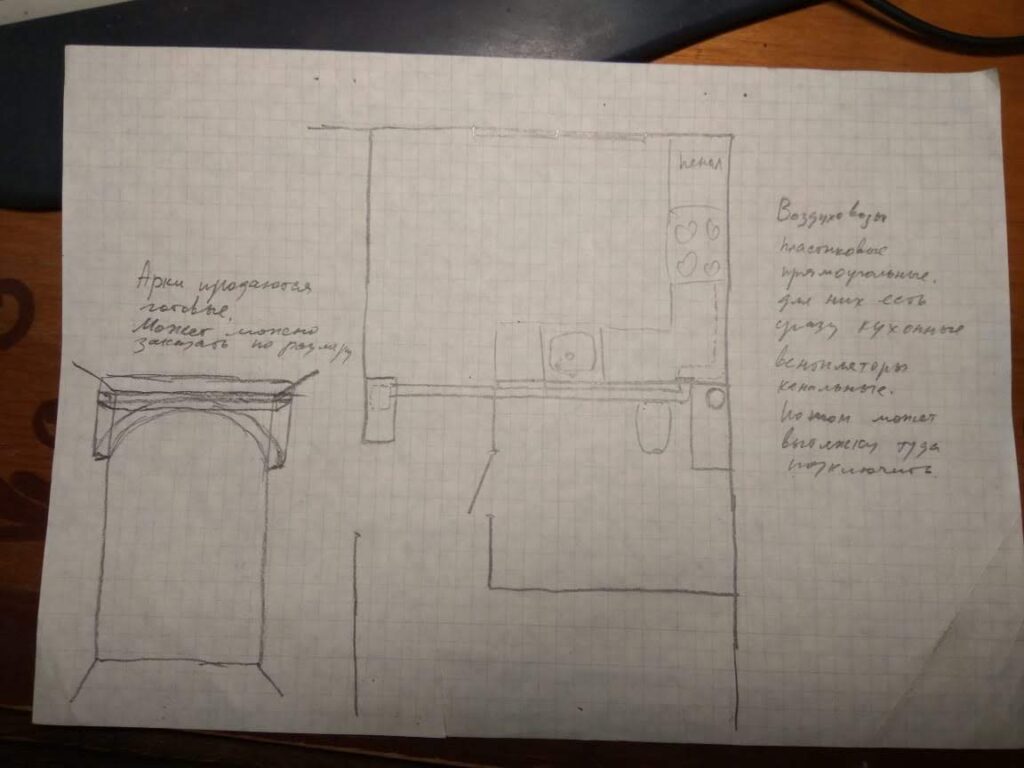

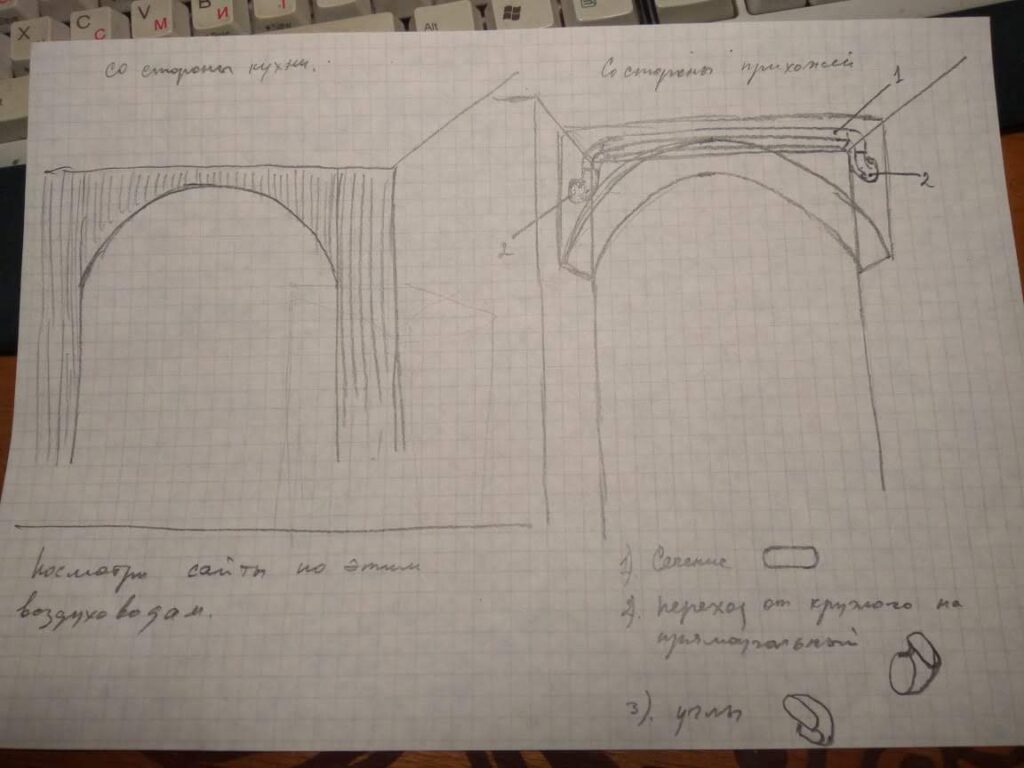

А между тем, мама с папой мне тогда прислали эскизы вариантов обустройства вентиляционных каналов:
